新一代智能高效钢轨铣磨车

国内外实践证明，科学、精细的钢轨维护不但可消除钢轨表面缺陷，保障铁路运行安全性和舒适性，避免车辆及基础设施因振动早期失效，而且可使钢轨寿命可提高4-6倍，降低牵引能耗，运营成本大幅节约。因此，钢轨维护是是轨道交通安全运行的必要措施，钢轨维护设备是轨道交通用户及钢轨维护服务商的必备装备。

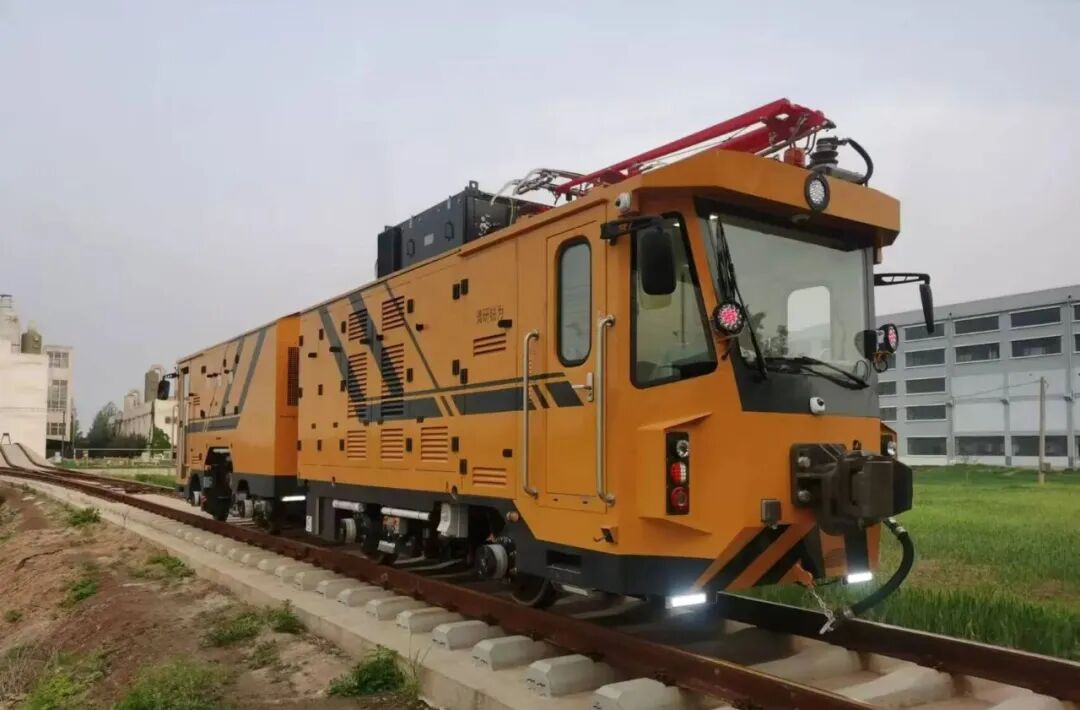

FGM系列智能高效铣磨车由清华大学天津高端装备研究院洛阳先进制造产业研发基地（清研先进制造产业研究院）自主研发。产品集高速铣削和超精磨削于一体，既可对钢轨的剥落、肥边、鱼鳞纹、侧磨等缺陷进行修复性铣磨，也可实现预防性科学打磨和新线开通前预打磨。产品具有优异的波磨修复能力和廓形加工精度，清洁、高效、智能，一遍即可彻底消除缺陷。高性能及低全生命周期成本超过进口设备，是国内地铁钢轨维护最佳解决方案，作业效果满足EN13231及TB2658.22要求。产品已累计交付并成熟应用于香港铁路和郑州地铁等用户，在北京、南京、苏州及广州等地铁开展广泛的运维服务。

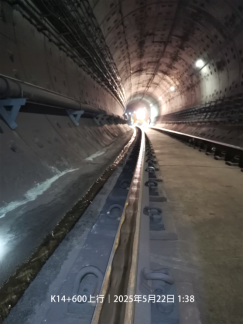

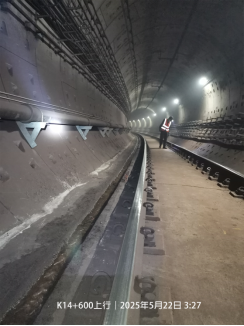

图2 FGM型钢轨铣磨车作业效果图

FGM系列铣磨车采用高精度成型铣刀和超硬磨具对钢轨进行高效加工，可进行精确的廓形管理。省去了传统方式采用的人为打磨角度控制，无需切换打磨模式，钢轨廓型精度可达±0.1mm，优于标准要求。控制系统具有轨距修正高精度横向仿形和超前检测功能，可使钢轨具有最佳的光带以及最佳的轮轨匹配。可进行科学的廓型设计，可配备多个廓型的刀具。采用独特的刀具设计，优化的刀片排布，轮廓精度±0.1mm，残余波纹小于0.01mm，可不进行打磨即可满足要求。采用特殊的刀具更换系统，可在10分钟内完成刀具更换。

图3 FGM型钢轨铣磨车作业后廓形精度

波浪磨耗是最常见的钢轨病害，对振动及噪音危害极大，且具有遗传性，如果未被彻底消除，频繁复现。与传统的浮动式打磨不同，FGM系列铣磨车具有高精度的波浪磨耗处理能力。垂向仿形长度达到900mm，垂向检测精度达到0.01mm，铣削深度最小可达0.15mm，可以用于预防性维护；最大可达1.5mm，可从根本上去除波浪磨耗和其他缺陷。对于波磨严重的区段以及焊接接头，一遍即可实现平顺性处理。FGM系列铣磨车配备高精度柔性打磨装置，可对钢轨进行抛光处理，实现“静音”维护。

    图4 FGM型钢轨铣磨车作业后波磨对比

剥落和鱼鳞纹必须根除以防止裂纹扩展导致断轨。一般情况下，鱼鳞纹深度超过0.8mm，剥落深度大于1mm。传统的钢轨打磨需要8-10遍才能包络钢轨，去除深度仅0.2mm，需要多次打磨，严重的病害几乎无法处理。FGM系列铣磨车采用高效铣削技术将顶面铣削效率提升到1.5mm，侧面可达3-5mm，一遍即可消除病害。

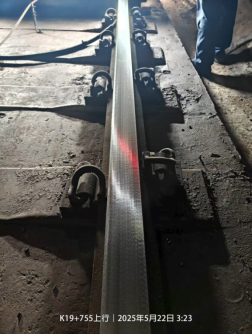

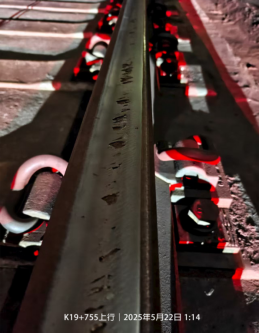

        图5 FGM型钢轨铣磨车去除剥落和鱼鳞纹效果

             图6 FGM型钢轨铣磨车去肥边效果

传统钢轨维护作业中，粉尘污染和火灾隐患备受诟病。FGM铣磨车作业产生C型铁屑，无火花，消除火灾隐患，不产生细颗粒粉尘，作业环境清洁。该车集成了高效集尘系统，收集效率超过98%，其两级过滤系统可将铁锈的小颗粒过滤，极大改善作业环境。该车能耗仅为其他车辆五分之一，柴油机余热及排放大大减少。优化的排气及通风设计，即使不打开隧道风机也完全满足作业要求。

图7 铣磨车作业后产生的C型铁屑

FGM系列钢轨铣磨车为用户提供了双动力、混合动力及全蓄电池新能源动力的升级方案，实现了钢轨维护装备全系列新能源动力解决方案。轻量化的整车集成，高效率牵引传动系统及作业系统是实现新能源化的关键。FGM系列高效智能钢轨铣磨车实现了高性价比与最大续航的最佳匹配。没有柴油机排放及噪音，达到“至清、至静”的作业环境，尤其适合地铁的隧道作业。

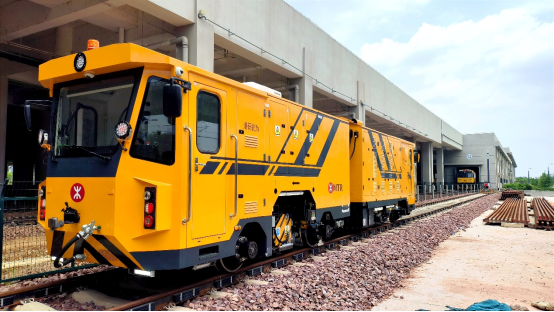

图8 FGM500B型双动力钢轨铣磨车(广州地铁)

FGM系列铣磨车最小切深可达0.15mm，可用于新线开通前预打磨，进行匹配的廓型修整，消除焊接接头不平顺，修正轨底坡误差，消除钢轨表面缺陷，不产生散落粉尘。该车可用于修复性维护，充分发挥其高效、高精度的特点，进行缺陷彻底消除，恢复到最佳状态。该车用于预防性修复时，处理能力可达1.2km/h，无需拆除轨旁设备，无需避让人防门，可实现区间钢轨连续作业，平顺性最佳。

FGM系列钢轨铣磨车是首个实现全范围道岔加工能力并成功市场应用的自主化钢轨铣磨车产品。智能钢轨检测定位系统可精准识别障碍，定位岔区，智能化调用加工程序，实现道岔全范围的自动加工。FGM系列钢轨铣磨车既可以实现开通前预打磨，也可实现地铁预防性/修复性钢轨维护，也可实现重载铁路、厂矿铁路的高效修复。FGM系列铣磨车具备小曲线、大坡道、小限界等极限场景作业能力，最小作业曲线半径20米，最大作业坡道（下坡）80‰。

FGM系列钢轨铣磨车是轻量化、高效化设计的典范。整机高度不超过3米，采用普通货车即可运输，转场运输成本降低80%。FGM系列铣磨车天生为钢轨运维服务而生，首次实现整车及关键技术自主化，将原本过亿元的设备不再遥不可及。全生命周期大数据平台支持7×24h数据分析及健康管理支持，及时解决用户所需，提供科学化状态修方案。全自主耗材供应及配件仓系统可保障用户全生命周期成本最大化节约。

FGM系列钢轨铣磨车具备清洁、高效、轻量化、智能化的特点，是唯一成熟应用于市场，深得用户青睐的新一代钢轨维护装备，具有完全自主知识产权，技术领先。FGM系列钢轨铣磨车是钢轨运维服务商的首选，是轨道交通业主的必备产品。

清研锐为致力于打造一流的轨道交通智能运维装备及全生命周期钢轨运维服务，公司具备全系列钢轨铣磨车产品，可提供及时的检修服务、高性价比的配件供应、快速廓形定制和全方位的运维服务。欢迎业主、专家、业内同行及潜在伙伴洽谈交流。
